繼電保護測試儀-生產廠家-國電銘科

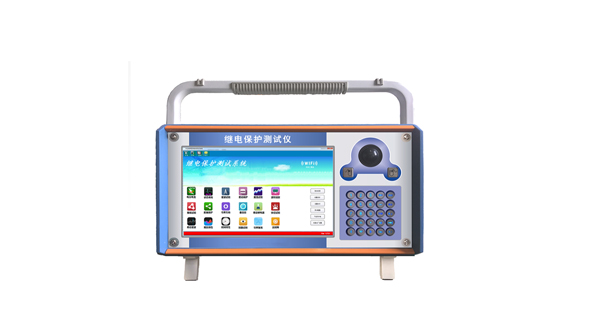

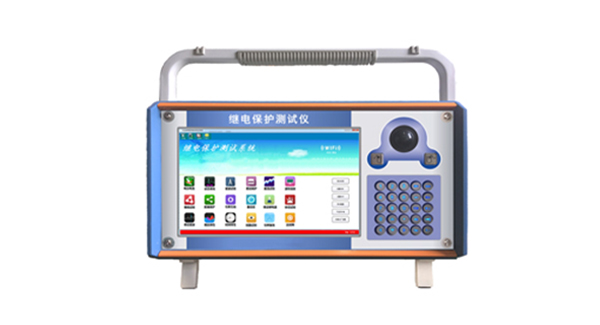

TK6660/6990繼電保護測試儀

繼電保護測試儀六相，九相繼電保護測試儀繼電保護測試儀

產品說明書檢定證書國家標準試驗規章

TK6660儀器配置： 6路電壓源+6路電流源+1路輔助直流源，TK6990配置9路電壓源+9路電流源+1路輔助直流源

提醒：本產品免費提供技術指導、一年質保、軟件升級、終生維修服務。

 咨詢熱線：400-627-1108  技術支持：18062424586

說明銘科電氣廠家承諾本官網所售的 [ 繼電保護測試儀 ] 產品，出廠均嚴格質檢，確保精度性能。凡購買銘科電氣廠家生產制造的產品，均開具增值稅專用發票，免費提供技術指導、回檢及維修等服務，并嚴格執行《電力工業設備購銷合同》及《產品服務承諾書》，請您放心購買！

產品簡介—— Product Description

技術參數—— Parameters

以下為繼電保護測試儀參數，如需幫助，請致電客服。我們承諾，產品出廠嚴格質檢，確保質量與性能。產品咨詢與定制，歡迎致電：027-81920667

交流電流源
幅值（RMS）	9*0～30A/相
最大輸出功率	>300VA/相
分辨率	0～0.3A：0.01mA；0.3～3A：0.1mA；3～30A：1.0mA
精度	0.05A～30A：≤0.1%
頻率	靜態0～1000Hz 動態0～3000Hz 分辨率：0.001Hz 精度：≤0.001Hz
諧波畸變率	≤0.2%
響應速度	≤100uS
輸出時間	電流值	＜10A			10A～20A		20A～30A
	時間	長時間			≥100S		≥20S
直流電流源
幅值	9*0～20A/相
最大輸出功率	≥200W
分辨率	0～0.3A：0.015mA；0.3～3A：0.15mA；3～20A：1.5mA
精度	0.05A～20A：≤0.5%
紋波系數	≤0.5%
輸出時間:	電流值		＜10A			10A	20A
	時間		長時間			≥100S	≥20S
交流電壓源
幅值（RMS）	9*0～125V/相
最大輸出功率	>100VA/相
分辨率	4mV
精度	2～125V：≤0.1%
頻率	靜態0～1000Hz 動態0～3000Hz 分辨率：0.001Hz 精度：≤0.001Hz
諧波畸變率	≤0.2%
響應速度	≤100uS
輸出時間	電壓值			0～125V
	時間			長時間
直流電壓源
幅值	9*0～176V/相
最大輸出功率	>100W
分辨率	6mV
精度	≤0.5%
紋波系數	≤0.5%
輸出時間	電壓值			0～176V
	時間			長時間
暫態回放總存儲容量	容量：4千萬采樣點（例如：采樣率為10000點/秒，10通道輸出，回放時間為400S）
交流電流電壓源同步時間	≤10uS
交流電流電壓源相位控制	A.變化范圍：-360°～+360° B.分辨率：0.05°
輔助直流
幅值	0～300V
最大輸出功率	>100W
分辨率	10mV
精度	≤0.5%
紋波系數	≤0.5%
開入開出
開入	數量			8組
	輸入特性			自動識別空接點和帶電位，10～250Vdc
	分辨率			10uS
	最大測量范圍			0.00001～99999.999S
	時間精度			≤0.1%
開出	數量			4組
	類型			空接點
	交直流開斷能力			0.5A，250V
功能
測試方案
任意測試
常用繼電器（電流、電壓、時間、中間、低周、低壓、反時間、功率方向、差動等）
線路保護（距離定值校驗、阻抗特性搜索、阻抗特性驗證、零序定值校驗、工頻變化量距離定值校驗、整組測試、重合閘測試、模擬轉換性故障、檢無壓檢同期、精工電流、精工電壓、系統振蕩）
變壓器保護（比率制動、6I比率制動、諧波制動、間斷角制動、差動整組、反時限過激磁保護）
發電機保護（差動、失磁、勵磁）
自動裝置（同期、備自投、快切）
暫態回放
狀態序列
其它
供電電壓范圍	110～265Vac/110V～250Vdc
供電電壓頻率	45～65Hz
使用溫度	-5～+50℃
重量	18Kg
尺寸	465×200×450mm
選配件
內置GPS模塊
IRIG-B接收
電量變送器校驗功能
電能表校驗功能

產品特點—— Characteristic Description

1. 冗余備份：三組電流電壓源完全獨立；
2. 大容量高速存儲器：滿足高采樣率故障波形更長時間回放；
3. 所有通道能夠同時輸出；
4. 獨有的測試方案功能；
5. 6路電流源實現變壓器三側差動試驗；
6. 帶10.4寸顯示屏，可脫機也可以聯機操作。
