TKBPXZ串聯諧振耐壓試驗裝置

串聯諧振裝置，變頻諧振裝置，串聯諧振試驗裝置，諧振耐壓試驗裝置

產品說明書檢定證書國家標準試驗規章

串聯諧振耐壓試驗裝置試驗對象：變壓器，電纜，互感器，等電氣設備交流耐壓試驗。常備規格：75KVA/75KV 108KVA/108KV 135KVA/108KV 270KVA/270KV 405KVA/270KV，更多方案敬請咨詢銘科電氣客服人員，銘科電氣將及時對您的咨詢進行回復。

提醒：本公司產品免費提供技術指導、軟件升級、終生維修服務。

 咨詢熱線：400-627-1108  技術支持：18062424586

說明銘科電氣廠家承諾本官網所售的 [ 串聯諧振耐壓試驗裝置 ] 產品，出廠均嚴格質檢，確保精度性能。凡購買銘科電氣廠家生產制造的產品，均開具增值稅專用發票，免費提供技術指導、回檢及維修等服務，并嚴格執行《電力工業設備購銷合同》及《產品服務承諾書》，請您放心購買！

TKBPXZ串聯諧振耐壓試驗裝置

TKBPXZ串聯諧振耐壓試驗裝置又稱作為串聯諧振裝置，變頻諧振試驗裝置，串聯諧振試驗裝置，諧振耐壓試驗裝置。銘科電氣公司生產的TKBPXZ串聯諧振耐壓試驗裝置采用了調節電源的頻率的方式，使得變頻諧振試驗裝置電抗器與被試品(如變壓器，電纜，開關柜，互感器等電氣設備)實現變頻串聯諧振現象，從而在被試品上獲得高電壓大電流，是當前針對電容量大的試品高電壓試驗的一種新的方法和潮流，在國內外已經得到廣泛的應用。TKBPXZ變頻諧振耐壓試驗裝置由調頻調壓電源、勵磁變壓器、電抗器、電容分壓器組成。由于采用串聯諧振試驗原理產生試驗高電壓與組合式結構，所以相較于傳統耐壓設備具有對電源容量需求小，易搬運操作簡便等優點，適用于各類電力耐壓預防性試驗現場。

【試驗項目】：變頻串聯諧振試驗裝置滿足10KV、35KV、110KV、220KV及以上等級的電力設備交接和預防性試驗項目，滿足電力變壓器、電力發電機組、高壓電機、開關柜、六氟化硫GIS開關、母線、母排、CVT電容式電壓互感器等大容量高電壓電容性試品的交接和預防性試驗的高壓交流耐壓試驗。
【產品定制】：串聯諧振耐壓試驗裝置產品參數定制請與銘科電氣工作人員聯系，銘科電氣將以最快的速度為您提供咨詢服務。
【產品別稱】：變頻諧振、變頻串聯諧振試驗裝置、變頻諧振試驗裝置、串聯變頻諧振試驗裝置、電纜耐壓串聯諧振裝置、發電機交流耐壓裝置。
【常備參數 】：75KVA/75KV 108KVA/108KV 135KVA/108KV 270KVA/270KV 405KVA/270KV 540KVA/270KV 810KVA/270KV 1350KVA/108KV 2600KVA/520KV 3570KVA/800KV

TKBPXZ串聯諧振耐壓試驗裝置特點

1.穩定性、可靠性高。系統采用進口功率元件作為功率變換的核心，電壓輸出和頻率輸出穩定，電磁兼容設計合理，保護功能完善，經過多次高壓直接對地短路的測試，系統仍然保持完好，同時系統也有很強的過載能力；
2.自動調諧功能強大。系統自動調諧時，從30Hz到300Hz自動掃頻，顯示掃頻曲線，用戶能直觀地看到系統調諧過程；掃頻完成后，系統根據掃頻初步找到的諧振頻點，在其±5Hz范圍內以0.01Hz為分辨率進行頻率細掃，最后精確鎖定諧振頻率；
3.支持多種試驗?zāi)Ｊ?。系統支持"自動調諧＋手動調壓"，"自動調諧＋自動調壓"，"手動調諧＋手動調壓"等試驗?zāi)Ｊ剑扑]使用"自動調諧＋手動調壓"模式，既能快速找到諧振點，又能通過手動調壓控制試驗過程，安全性更高；
4.系統人機交互界面友好。試驗參數設置、試驗控制、試驗結果等同屏顯示，直觀清晰，并具有自動計時及操作提示功能。全觸摸屏操作及顯示，具備試驗數據保存和查詢；

TKBPXZ串聯諧振耐壓試驗裝置系統組成

【中文名稱】：變頻串聯諧振耐壓試驗裝置

【系統組成】：變頻諧振試驗裝置變頻電源、變頻諧振試驗裝置高壓電抗器、變頻諧振試驗裝置高壓分壓器、變頻諧振試驗裝置激勵變壓器、可選配高壓補償電容器（應用于工頻參數調節）。

【應用領域】：變頻諧振試驗裝置廣泛應用于電力電氣試驗單位如：供電單位、發電廠、變電站、鐵路、冶金、石油、煤炭、化工等行業。

【應用說明】：變頻諧振試驗裝置適用于大容量、高電壓的電容性試品的交接和預防性試驗中的耐壓試驗，串聯諧振試驗裝置采用調節電源頻率的方式，使得電抗器與被試電容器實現諧振，從而在被試品上獲得高電壓大電流，所以又稱變頻串聯諧振試驗裝置。串聯諧振試驗裝置電抗器采用多只高壓電抗器分開設計，滿足高電壓、小電流的設備試驗條件要求。變頻諧振試驗裝置所需電源功率小、設備重量輕體積小，在國內外得到了廣泛好評和應用，變頻諧振試驗裝置是目前國內外高壓試驗部門及電力安裝、修試工程單位主要的高壓交流試驗必備耐壓試驗裝置。

【功能優勢】：TKBPXZ型串聯諧振試驗裝置是由武漢國電銘科電氣有限公司多年生產經驗與市場客戶試驗反饋后升級的新一代交流耐壓試驗串聯諧振試驗裝置。觸摸大屏真彩圖形顯式，高壓電流、高壓電壓、低壓電流真有效值數字直觀反饋于界面動態顯示。完善的保護功能，低壓電流、高壓電壓、閃絡電壓保護功能更靈敏，串聯諧振試驗裝置工作電源可使用市電AC 220V與380V。同時，我們可以根據用戶在不同試驗環境下的需求，按需定制變頻諧振試驗裝置試驗方案。

現場案例—— Picture

變頻式串諧諧振耐壓 - 試驗現場

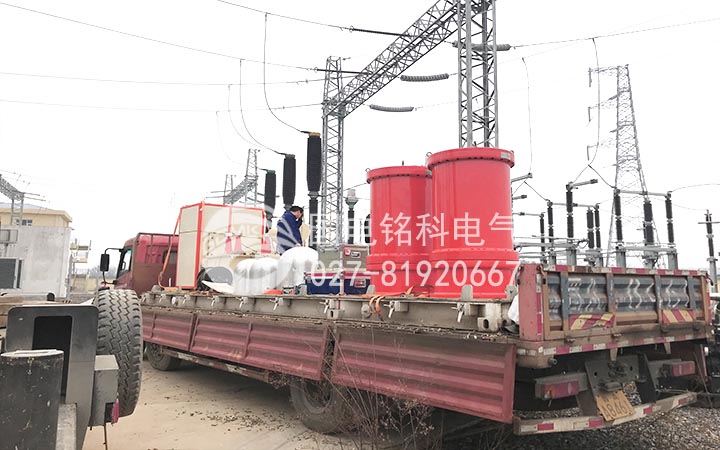

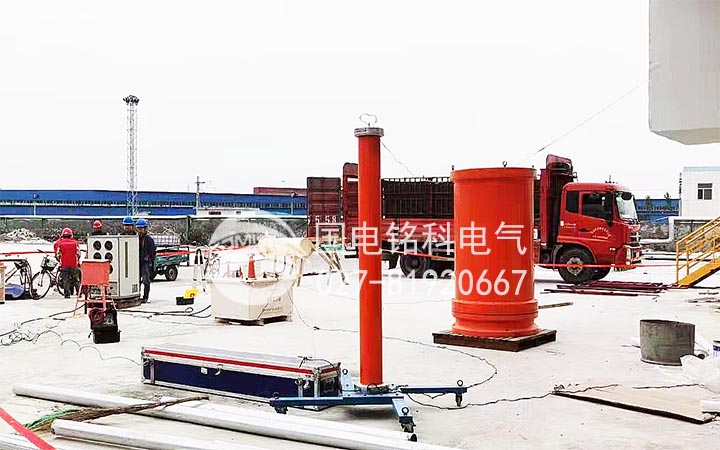

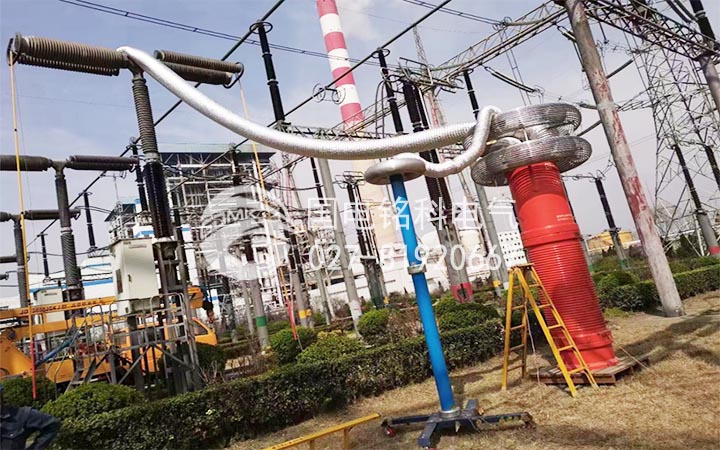

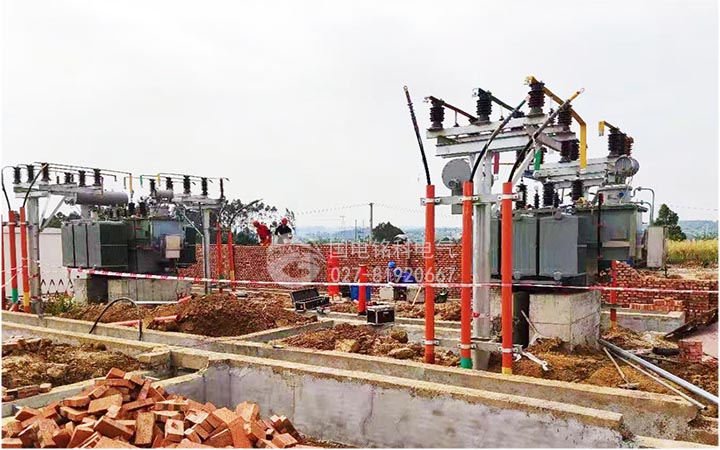

串聯諧振試驗裝置（母線耐壓）變頻諧振試驗裝置（GIS耐壓）串聯諧振試驗裝置（開關耐壓）變頻諧振試驗裝置（開關耐壓）串聯諧振試驗裝置（主變耐壓）變頻諧振試驗裝置（主變耐壓）串聯諧振試驗裝置（主變耐壓）

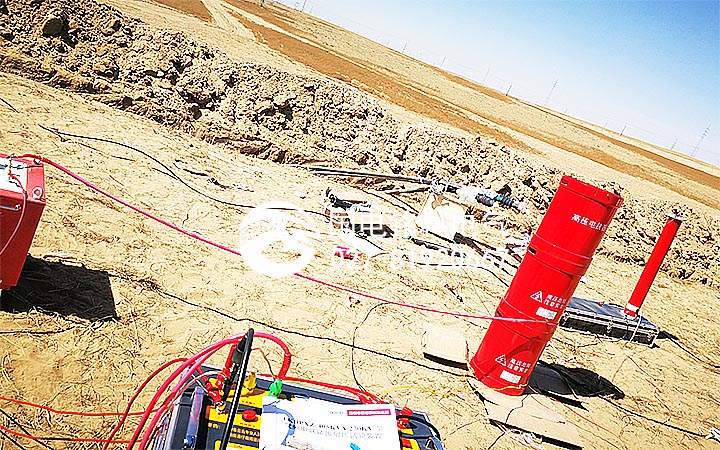

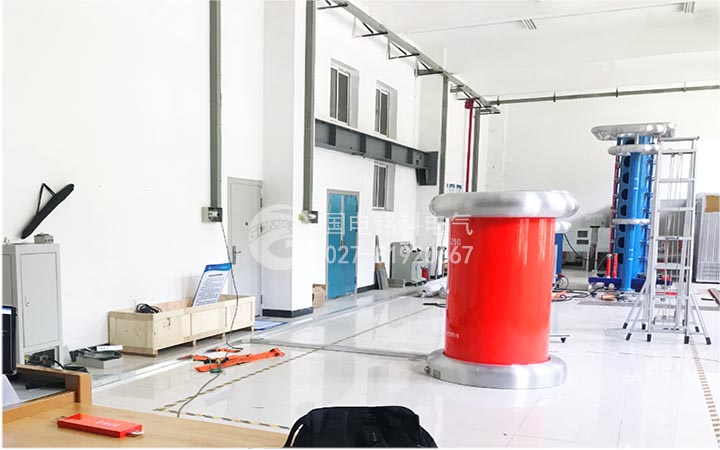

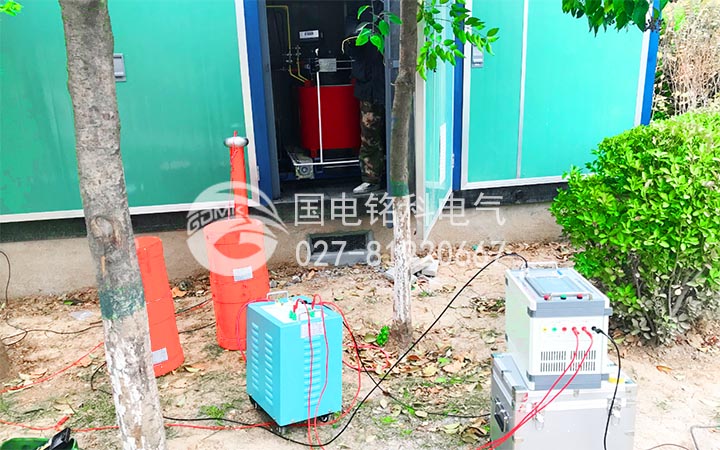

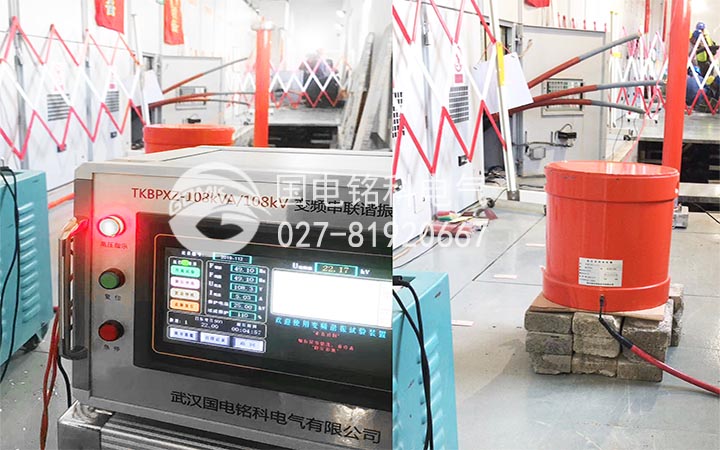

串聯諧振試驗裝置（高壓科研）變頻諧振試驗裝置（沖擊試驗）串聯諧振試驗裝置（電纜耐壓）變頻諧振試驗裝置（電纜耐壓）變頻諧振試驗裝置（電纜耐壓）串聯諧振試驗裝置（箱變耐壓）變頻諧振試驗裝置（箱變耐壓）

變頻式串諧諧振耐壓 - 試驗現場

串聯諧振耐壓試驗設備互感器耐壓試驗現場火力發電站耐壓試驗現場火力發電站耐壓試驗現場

110KV風電升壓站試驗現場 110KV架空線路試驗現場光伏電站耐壓試驗現場廠區電氣驗收試驗現場
