TKJF-208便攜式局部放電檢測儀

手持式局部放電檢測儀局部放電測試儀變壓器局部放電檢測儀，開關柜局部放電檢測儀，GIS局部放電檢測儀，電纜局部放電檢測儀

產品說明書檢定證書國家標準試驗規章

TKJF-208便攜式局部放電檢測儀采用特高頻地電波和超聲波檢測局部放電的方法,通過特高頻傳感器接收局放電輻射和產生的特高頻和超聲波信號,能有效檢測設備內部是否放電。通過配置不同的傳感器可以實現對變壓器、開關柜、GIS、電纜、高壓線路等設備實現檢測，無需停電即可測試?？蓮V泛應用于電力系統的局放檢測,高壓開關柜、環網柜、電壓/電流互感器、變壓器、GIS、架空線路、電纜等設備的絕緣狀態巡查檢測。

提醒：本產品免費提供技術指導、軟件升級、終生維修服務。

 咨詢熱線：400-627-1108  技術支持：18062424586

說明銘科電氣廠家承諾本官網所售的 [ 便攜式局部放電檢測儀 ] 產品，出廠均嚴格質檢，確保精度性能。凡購買銘科電氣廠家生產制造的產品，均開具增值稅專用發票，免費提供技術指導、回檢及維修等服務，并嚴格執行《電力工業設備購銷合同》及《產品服務承諾書》，請您放心購買！

產品簡介—— Product Description

TKJF-208便攜式局部放電測試儀具有TEV、UHF、AA、AE、HFCT測量功能。搭配超聲波傳感器、地電波傳感器、特高頻傳感器、超聲波聚波器可廣泛應用于電力系統的局放檢測，包括高壓開關柜、環網柜、電壓/電流互感器、變壓器(包括干式變壓器)、GIS、架空線路、電纜等設備的絕緣狀態巡查檢測。

手持式局部放電測試儀

【用途】：不停電情況下對高壓電器局部放電的巡查檢測高壓電氣設備內部是否存在局部放電。
【原理】：TKJF-208局部放電檢測儀采用特高頻地電波和超聲波檢測局部放電的方法。通過外置的特高頻傳感器接收GIS內部局部放電輻射和產生的特高頻和超聲波信號，無需現場停電有效檢測到設備內部是否放電。

參考標準

DL/T 500-2009 電壓檢測儀使用技術條件
GB/T 4208-2008 外殼防護等級的分類
GB/T 2423.1-2001 電工電子產品基本環境試驗規程低溫試驗方法
GB/T 2423.4-1993 電工電子產品基本環境試驗規程高溫試驗方法
GB/T 2423.5-1995 電工電子產品環境試驗 試驗:交變濕熱試驗方法
GB/T 17626.2-2006 電磁兼容性試驗和測量技術
GB/T 2423.5-1995 電工電子產品環境試驗 沖擊試驗方法
GB/T 2423.10-1995 電工電子產品環境試驗 振動(正弦)試驗方法
GB/T 17626.2-2006 電磁兼容性試驗和測量技術

GB/T 17626.5-2008 電磁兼容性試驗和測量技術 浪涌（沖擊）抗擾度試驗
GB/T 17626.3-2006 電磁兼容性試驗和測量技術 射頻電磁場輻射抗擾度試驗
GB/T 17626.4-2008 電磁兼容性試驗和測量技術 快速瞬變電脈沖群抗擾度試驗）
GB4793-1984 《電子測量儀器安全要求》
GB/T3859.2-1993 《半導體變流器應用導則》
GB/T2423.8-1995 《電工電子產品基本環境試驗規程》
GB/T 19862-2005 工業自動化儀表絕緣電阻、絕緣強度技術要求和試驗方法

手持式局部放電測試儀

便攜式局部放電測試儀-相關指標

以下為便攜式局部放電檢測儀參數，如需幫助，請致電客服。我們承諾，產品出廠嚴格質檢，確保質量與性能。產品咨詢與定制，歡迎致電：400-627-1108

傳感器基本參數

暫態地電壓(TEV)		特高頻(UHF)		超聲波(AA)		磁吸式超聲波(AE)
測量范圍	0-60 dBmV	檢測頻段	300-2000MHz	測量范圍	-6dBμV~68dBμV	測量范圍	-6dBμV 至 68dBμV
分辨率	1dB	測量范圍	0-60 dBmV	分辨率	1dB	分辨率	1dB
精度	1dB	精度	＜1dBmV	精度	±1dB	精度	±1dB
每周期最大脈沖	1400	傳感器頻段	300-2000MHz	傳感器中心頻率	40 kHz	頻率范圍	20~200 kHz
測量頻帶	3~100MHz
HFCT 測量
傳感器傳輸阻抗	5mV/mA
檢測頻率	1～30MHz
靈敏度	≤50pC

手持式硬件數據終端

外殼	ABS工程防爆塑料
顯示	4.0 寸RGB液晶屏，觸控操作，方便快捷
連接器	USB 接口(兼充電器輸入) 3.5mm 立體聲耳機插孔外部超聲波傳感器輸入無線 wifi 無線同步基準
耳機	最小 8 歐姆
SD 卡	標配 16G ~ 64G
內置電池	3.7V/5000mAh 鋰電池
工作時間	約 6 小時
充電器	AC 90-264V 或 DC 5V
使用溫度	-20 ~ 50℃
濕度	20-85% 相對濕度
體積、重量	約21010035(mm) 0.4KG(主機)

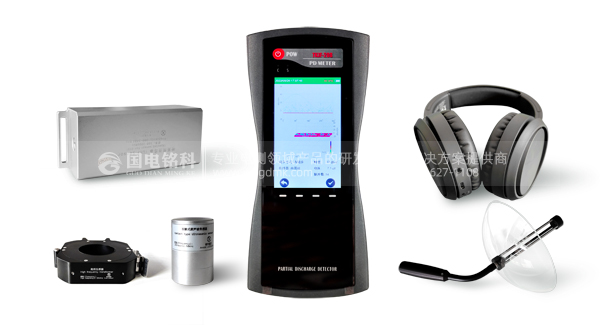

傳感器可選配置

名稱	外觀	功能用途	配置	備注
超聲波、地電波二合一	主機內置	開關柜局放信號檢測	標配	主機內置
外置超聲波傳感器		變壓器、電機等局放信號檢測	選配	--
特高頻傳感器		GIS的內部局放信號檢測	選配	--
高頻互感器		高壓電纜的局部放電信號檢測	選配	--
超聲波聚波器		架空線路，避雷器及絕緣子互感器的局部放電信號檢測	選配	--

產品特點—— Characteristic Description

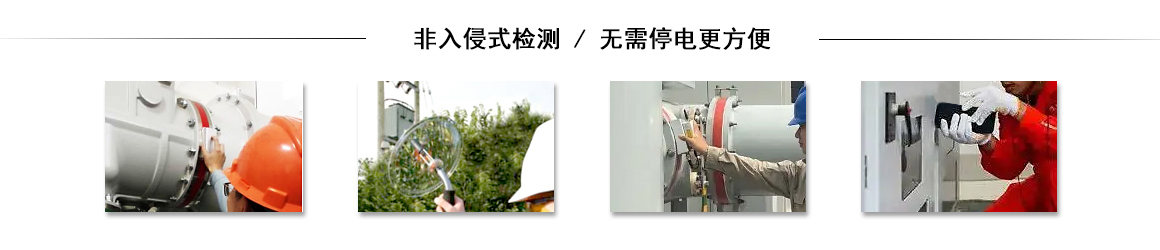

1. 非入侵式檢測，手持式局部放電檢測儀采用非侵入式檢測方式，測試過程中無需停電，可隨時隨地對運行中的高壓電氣設備進行巡檢測試。
2. 可選配置不同傳感器實現幾乎所有的電氣設備的局部放電檢測，包括高壓開關柜、環網柜、電壓/電流互感器、變壓器、GIS、架空線路、電纜等設備的絕緣狀態檢測。
3. 體積小巧，攜帶方便，手持式局部放電檢測儀采用大規模集成電路設計，內置嵌入式操作系統。整機集成度高，體積小巧，功能強大重量輕，攜帶方便。
4. 全彩顯示，觸控操作，手持式局部放電檢測儀設備人機接口采用彩色液晶觸控顯示屏，人機界面友好，上手簡單，操作方便。

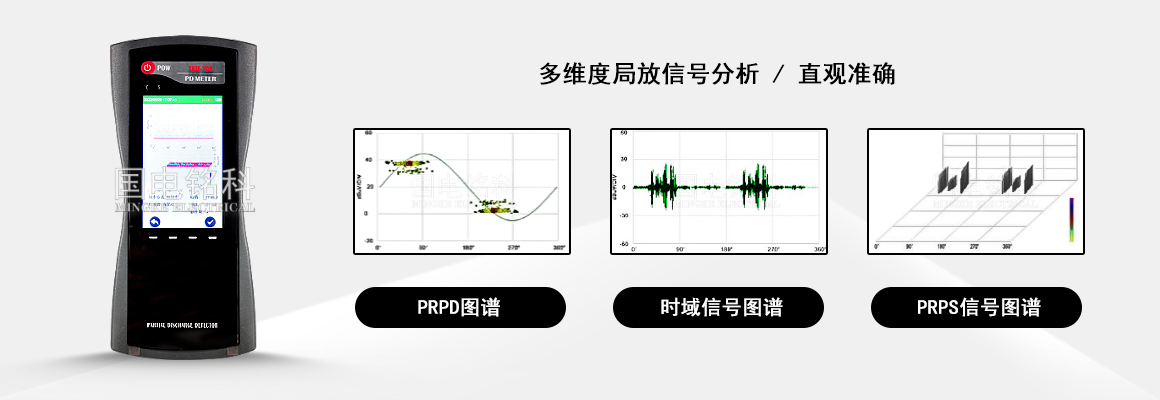

5. 多維度圖譜分析處理，手持式局部放電檢測儀數據實時多維處理分析，提供時域波形、PRPD、PRPS 等多種放電圖譜，實現不同放電類型的分析。
6. 數據管理系統先進，手持式局部放電檢測儀人性化的人機界面方便不同設備的數據管理，包括歷史數據變化趨勢的追溯橫向與縱向數據分析，實現被測設備360°全面診斷。
7. 無線聯機通訊傳輸，手持式局部放電檢測儀可通過無線wifi路由器與PC終端主機進行聯機通訊數據交互，輕松實現數據傳輸共享。
8. 信號接收適應范圍廣，手持式局部放電檢測儀接收信號頻帶寬。測試帶寬范圍為 30kHz ~ 2.0GHz，適用各種頻段的檢測原理。

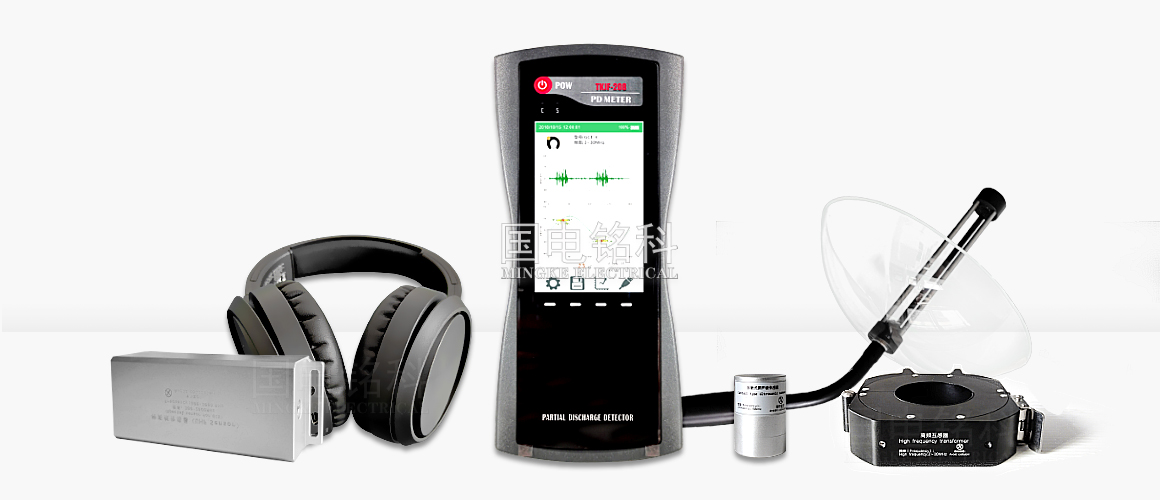

圖片—— Product photo
