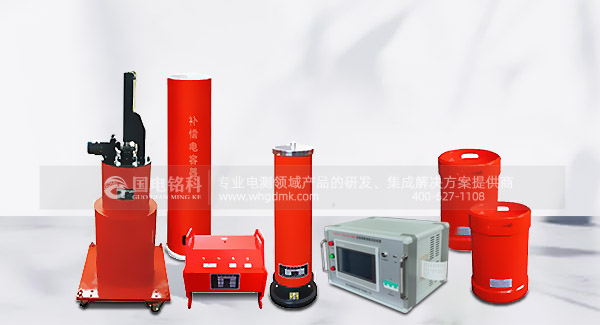

該套設備所有組成部分包括變頻電源、激勵變壓器、高壓電抗器和高精度電容分壓器。具備手動/自動模式、大屏幕顯示、試驗參數設置，并具有自動計時及操作提示功能。具備多項保護功能，如過壓、過流保護、放電保護、失諧保護等。適用于電力預防性試驗，電力現場交接試驗，交流耐壓試驗，高電壓大容量容性試品。具有穩定性強，操作方便，多重保護，可靠性高等優點。銘科電氣公司串聯諧振試驗裝置在電力，鐵路電氣，石油，化工，煤炭，冶金，科研等行業有著廣泛應用。

一、被試品對象及試驗要求

• 300MW水力發電機的交流耐壓試驗。

二、工作環境

• 1.環境溫度：－15℃–40℃
• 2.相對濕度：≤90%RH
• 3.海拔高度: ≤2500米

三、裝置主要技術參數及功能

• 1. 額定容量：1200kVA；
• 2. 額定電壓：50kV；
• 3. 額定電流：24A；
• 4. 工作頻率：50Hz±5%；60Hz±5%；
• 5. 輸出電壓波形畸變率：≤0.5%；
• 6. 允許連續工作時間：額定負載下30min；
• 7. 額定負載下連續運行30min后溫升≤65K；
• 8. 裝置自身品質因數：Q≥20；
• 9. 系統測量精度：有效值1級；
• 10. 輸入電源：單相380V電壓，頻率為50/60Hz；
• 11. 對被試品具有過流、過壓及試品閃絡保護；
• 12. 環境溫度：－150C–40 0C，相對濕度：≤90%RH，海拔高度≤3000米；

四、設備遵循標準

• GB10229-88                    《電抗器》
• GB1094　　　　　　　　《電力變壓器》
• GB50150-2006　　　　　《電氣裝置安裝工程電氣設備交接試驗標準》
• DL/T 596-1996                 《電力設備預防性試驗規程》
• GB1094.1-GB1094.6-96   《外殼防護等級》
• GB2900　　　　　　　　《電工名詞術語》
• GB/T16927.1~2-1997　　《高電壓試驗技術》

五、系統配置及其參數

• 1.控制臺(含電動調壓器)CHXB-L -200kW/380V                      1臺
• 1）額定輸出容量： 200kVA
• 2）工作電源： 380±10%V（單相），工頻
• 3）輸出電壓： 0 – 420V，單相，
• 4）額定輸入電流： 550A
• 5）額定輸出電流： 550A
• 6）輸出波形： 正弦波
• 7）電壓分辨率： 0.1kV
• 8）電壓測量精度： 1.0%
• 9）運行時間： 額定容量下連續30min
• 10）溫 升： 額定容量下連續運行30min元器件最高溫度≤65K;
• 11）噪聲水平： ≤60dB
• 12）重 量: 385kg。
• 2.勵磁變壓器YD-200kVA，5-7-50kV                                           1臺
• 1）額定容量： 200kVA；
• 2）輸入電壓： 400V，單相；
• 3）輸出電壓： 5-7-50kV；
• 4）結 構： 油浸；
• 5）重 量： 約368kg；
• 3. 高壓可調電抗器DK-1200kVA/50kV                                              1節
• 1）額定容量： 1200kVA;
• 2）額定電壓： 50kV；
• 3）額定電流： 24A；
• 4）電感量調節范圍： 4～24H
• 4）品質因素： Q≥30；
• 5）結 構： 干式環氧樹脂筒式；
• 6）重 量： 約1280kg；
• 4. 分壓器FR-50kV                                         1臺
• 1）額定電壓： 交流---50kV；直流---70kV；
• 2）分壓比： 1000：1
• 3）測量精度： 有效值1.0級;
• 4）重 量： 約8kg；
