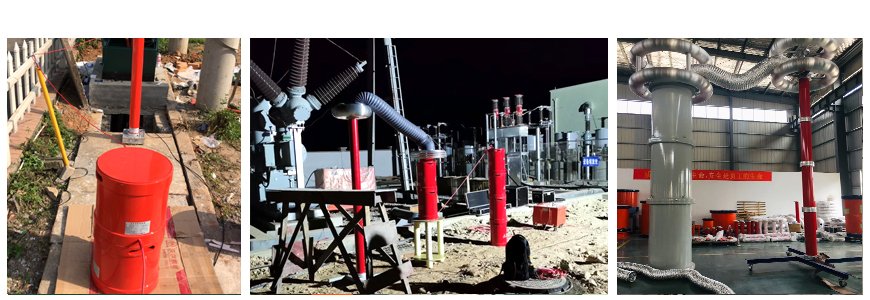

該套設備所有組成部分包括變頻電源、激勵變壓器、高壓電抗器和高精度電容分壓器。具備手動/自動模式、大屏幕顯示、試驗參數設置，并具有自動計時及操作提示功能。具備多項保護功能，如過壓、過流保護、放電保護、失諧保護等。適用于電力預防性試驗，電力現場交接試驗，交流耐壓試驗，高電壓大容量容性試品。具有穩定性強，操作方便，多重保護，可靠性高等優點。銘科電氣公司串聯諧振試驗裝置在電力，鐵路電氣，石油，化工，煤炭，冶金，科研等行業有著廣泛應用。

一、被試品對象及試驗要求

• 1、適用于水電站發電機整體耐壓，試驗頻率45~65Hz, 單相對地電容值0.1-1.0uF可調，最高試驗電壓不超過45kV。
• 2、35kV/300mm2，長度1km以內電纜的交流耐壓試驗，試驗頻率30~300Hz, 電容量≤0.19μF，最高試驗電壓不超過52kV。

二、工作環境

• 1.環境溫度：－15℃–40℃
• 2.相對濕度：≤90%RH
• 3.海拔高度: ≤2500米

三、裝置主要技術參數及功能

• 1.額定容量：720kVA
• 2.輸入電源：單相220V/380V電壓，頻率為50Hz
• 3.額定電壓：45kV、90kV
• 4.額定電流：16A、8A
• 4. 工作頻率：工頻50Hz；
• 5. 輸出電壓波形畸變率：≤0.5%；
• 6. 允許連續工作時間：額定負載下5min；
• 7. 額定負載下連續運行1min后溫升≤65K；
• 8. 裝置自身品質因數：Q≥40；
• 9. 系統測量精度：有效值1級；
• 10. 輸入電源：三相380V電壓，頻率為50Hz；
• 11. 對被試品具有過流、過壓及試品閃絡保護；
• 12. 環境溫度：－150C–40 0C，相對濕度：≤90%RH，海拔高度≤1000米；

四、設備遵循標準

• GB10229-88                    《電抗器》
• GB1094　　　　　　　　《電力變壓器》
• GB50150-2006　　　　　《電氣裝置安裝工程電氣設備交接試驗標準》
• DL/T 596-1996                 《電力設備預防性試驗規程》
• GB1094.1-GB1094.6-96   《外殼防護等級》
• GB2900　　　　　　　　《電工名詞術語》
• GB/T16927.1~2-1997　　《高電壓試驗技術》

五、試驗時使用關系列表

六、系統配置及其參數

• 1.激勵變壓器激勵變壓器激勵變壓器JLB-120kVA/3-5kV/0.4kV                     1臺
• a) 額定容量： 120kVA；
• b) 輸入電壓： 380V，單相；
• c) 輸出電壓： 3kV；5kV
• d) 結 構：油浸式；
• e) 重 量：約380kg；
• 2.變頻電源TKBPXZ-120kW/380V                                           1臺
• a) 額定輸出容量：120kW
• b) 工作電源：380±10%V（單相），工頻
• c) 輸出電壓：0 – 400V，單相，
• d) 額定輸入電流：315A
• e) 額定輸出電流：315A
• f) 輸出波形：正弦波
• g) 電壓分辨率： 0.01kV
• h) 電壓測量精度：0.5%
• i) 頻率調節范圍：30 – 300Hz
• j) 頻率調節分辨率：≤0.1Hz
• k) 頻率穩定度： 0.1%
• l) 運行時間：額定容量下連續60min
• 3. 高壓電抗器DK-90kVA/45kV                                              8節
• a) 額定容量：90kVA;
• b) 額定電壓：45kV；
• c) 額定電流：2A；
• d) 電感量：80H/單節；
• e) 品質因素：Q≥30 (f=45Hz)；
• f) 結 構：干式；
• g) 重 量：約60kg；
• 4. 分壓器FR-50kV                                         1臺
• a) 額定電壓：60kV；
• b) 高壓電容量：2000pF
• c) 介質損耗：tgσ≤0.5%；
• d) 分壓比：1000：1
• e) 測量精度：有效值1.5級;
• f) 重 量：約10kg；
