采用微機控制,大屏幕背光漢字液晶屏顯示,操作簡便、顯示清晰人機交互界面友好，測量過程及儀器工作狀態提示明確充分，不需操作人員記憶過多的規程；采用電流源線性補償技術,測試穩定、測量精度高、速度快，提高了測量效率，減輕了操作人員的工作強度。技術上采用“四端”測量,消除引線電阻與接觸引起的測量誤差。有過壓防護功能,能防反電動勢沖擊。面板式打印機可快速打印測量結果(選用)。體積小、重量輕、攜帶方便。本儀器適用于各類電力變壓器、互感器繞組等感性低阻值電阻的測量與分析。

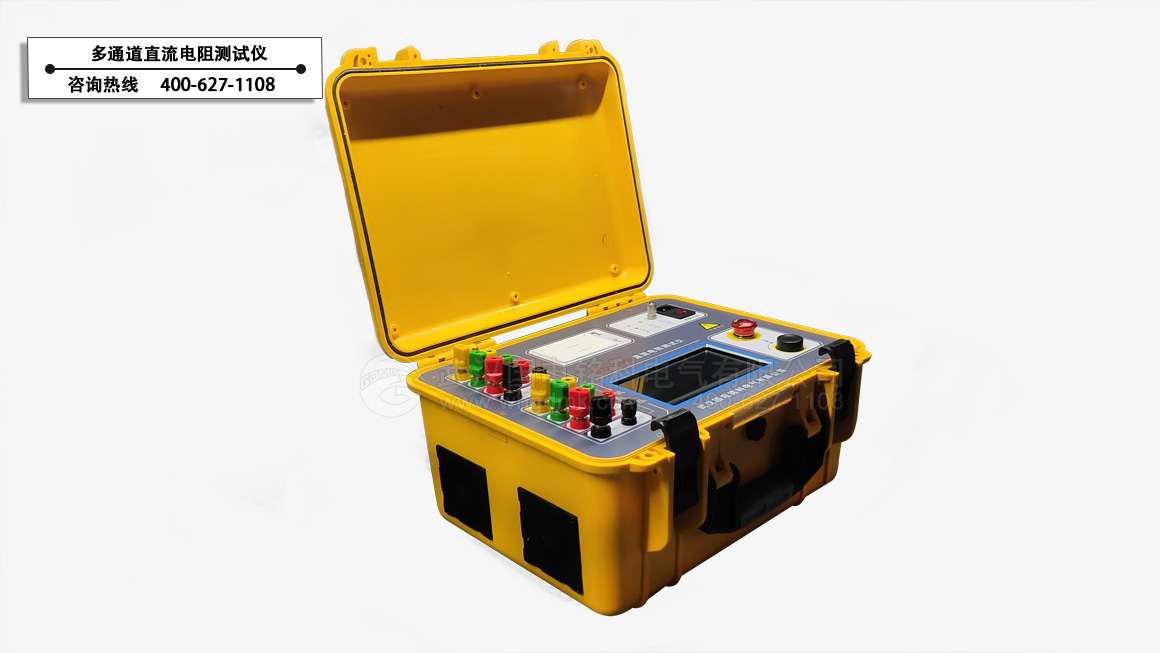

多通道直流電阻測試儀

該三通道直流電阻測試儀是一種專門用于測量電力系統中變壓器、電抗器、電纜等設備的直流電阻的儀器。它具有以下六個通道，使得測試過程更加便捷高效。

接線方式

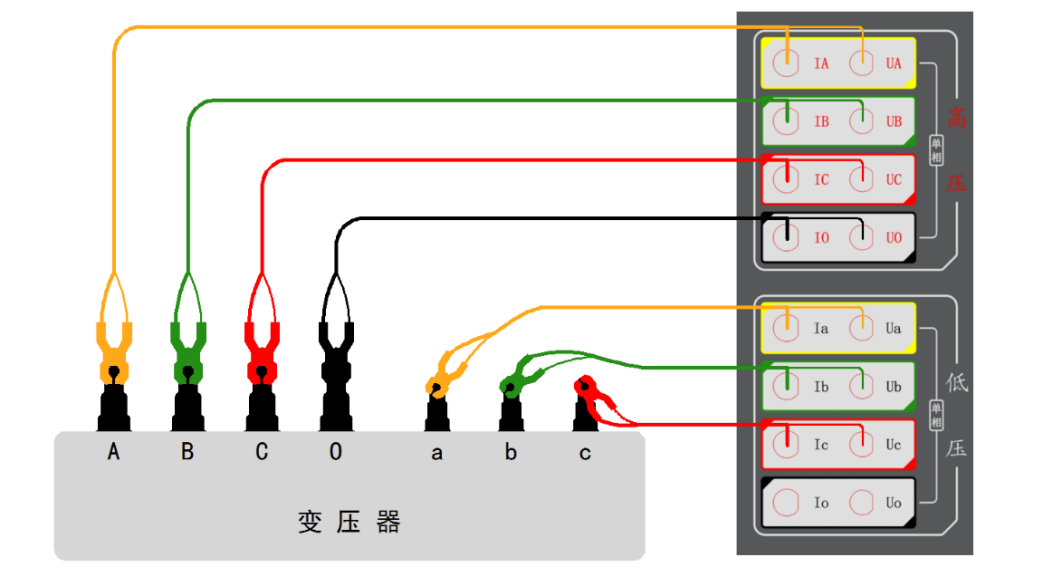

高壓測試端測試線（較長）的黃、綠、紅、黑測試鉗接被測試品高壓端的A、B、C、O套管（如無中性點O套管，將黑色測試鉗懸空即可）；低壓測試端測試線（較短）的黃、綠、紅、黑測試鉗接被測試品低壓端的a、b、c、o套管（如無中性點o套管，將黑色測試鉗懸空即可）。



單相變壓器使用高壓A、O接線柱與低壓a、o接線柱。

功能特點

該三通道直流電阻測試儀配備了六個測試通道，可以同時測試六個不同的設備或組件。這大大提高了測試效率，避免了因設備故障或測試順序不當而造成的延誤。測試人員只需將需要測試的設備連接到儀器，按下開始按鈕，即可進行同時測試，大大減少了測試時間。 對于Yn型、Y型和△型繞組均可采用三相測量方式進行測試，并計算出三相不平衡率。測試過程可自動計算5S、15S、30S內的電阻值變化率，可以輔助試驗人員判斷測試數據的穩定性，防止誤讀數據。儀器具有380V錯接保護、反電動勢保護、斷線保護和斷電保護等多種保護功能，以及接地線未接報警功能。

快速測量

為了適應現代電力設備的快速化趨勢，該直流電阻測試儀能夠在短時間內完成高精度的電阻測量，節省了測試人員的時間和精力。通過先進的算法和高速采樣技術，測試儀能夠快速準確地測量出設備的直流電阻值，為設備的質量評估和故障排查提供了有力的數據支持。

多功能集成

為了提高測試結果的準確性，直流電阻測試儀還消磁功能功能?？蓪Ρ辉嚻愤M行消磁作業，確保測試結果的準確性。此外，儀器還配備真彩色大屏幕高分辨率液晶顯示屏，觸控加飛梭旋鈕操作，方便現場使用。以滿足不同場景下的測試要求。

總之，直流電阻測試儀具有多通道測試模式、快速測量模式和自動校準功能等優勢，能夠為電力系統的設備檢測和故障排查提供準確、高效的數據支持。
