工業控制中后備電源柜蓄電池直流屏中的蓄電池組

蓄電池組充放電維護的意義與目的

發電廠和變電站中的電力操作電源現今采用的都是直流電源，它為控制負荷和動力負荷以及直流事故照明負荷等提供電源，是當代電力系統控制、保護的基礎。當外部電源因故障失效時，直流屏蓄電池作為控制系統中直流后備能源供應，它的作用顯得十分重要。 直流屏由交配電單元、充電模塊單元、降壓硅鏈單元、直流饋電單元、配電監控單元、監控模塊單元及絕緣監測單元組成。其中蓄電池組作為整個系統能源供應核心部件它是否能安全穩定運行是重中之重。

目前直流后備電池組以鉛酸蓄電池作為儲能裝置居多，根據我國電力行業標準“閥控蓄電池核對性放電周期”規定，新安裝或大修后的閥控蓄電池組，應進行全核對性放電試驗，以后每隔2~3年進行一次全核對性試驗，運行了6年以后的閥控蓄電池應每年做一次全核對性放電試驗。

蓄電池組的容量核定常用大功率電阻器進行放電，結合整個用時用人工進行計算整個放電時間內蓄電池組放出容量。在維護試驗過程中因電力蓄電池組因其容量大、節數多、放電負荷大等特點，在試驗過程中需要人員時刻關注試驗過程，放電功率大造成負載發熱存在安全隱患并且放電功率會隨著蓄電池組 電壓的降低而出現電流下降，造成容量核定誤差增大，無法真實反應蓄電池組真正容量。

針對上述問題，我司針對性研發生產出智能化“蓄電池充放電測試儀”裝置，此裝置可根據現場蓄電池組參數進行針對性蓄電池組核對性放電試驗，自動對蓄電池組進行恒流放電，計算蓄電池組實際容量，試驗過程無需人為干預，多重保護措施保障試驗全程自動化。

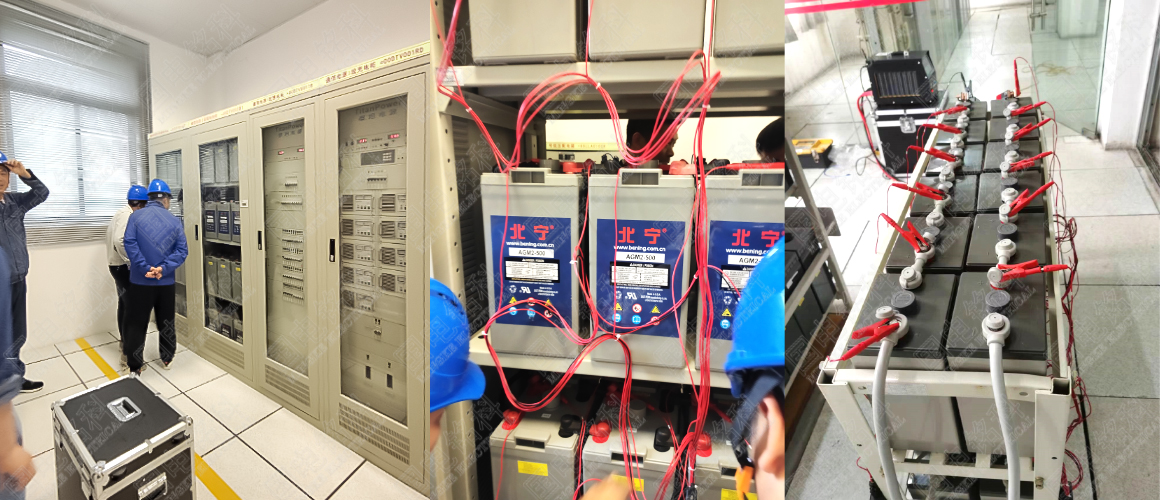

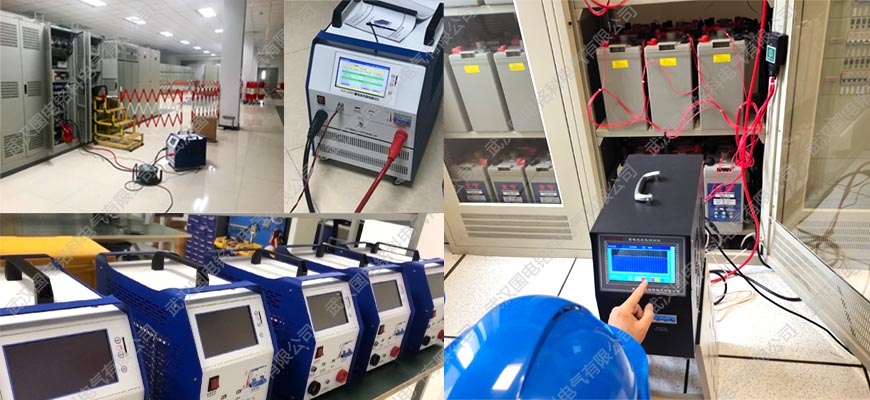

整套裝置由充放電測試儀主機與相關配件組成，搭配單體采集器可實現對電池組中的每一節蓄電池進行監控，試驗過程中數據自動保存，充放電核容試驗結束后可查看實驗過程數據，可導出數據進行試驗報告自動生成，蓄電池內置、容量、電壓等數據進行分析。
