手持式局部放電檢測儀非入侵式局部放電檢測是一種無需對電力設備進行解體或接入內部電路，就能檢測其局部放電情況的技術。高壓電氣設備在運行中發生局部放電會以無線電波、光、熱、聲波、氣體臭氧、氮氧化物等方式向外輻射能量。這種放電的幅值通常都很小。但是它們確實會導致絕緣層性能的不斷下降，最終導致電氣設備的故障。非侵入式局部放電檢測提供了既快速又簡單的方法，可有效用于識別可能會引起停電或造成人員傷害的潛在絕緣故障。

非侵入式檢測最實用的技術都是基于檢測電磁頻譜中的高頻部分以及超聲波信號。本手持式局部放電檢測儀是專門開發的操作簡單的用于檢測電磁波及超聲波活動的局部放電測量檢測儀器。

手持式局部放電檢測儀測試原理

TEV法測量原理

當電力設備內部發生局部放電時，會產生電磁波脈沖信號。該信號沿著設備金屬外殼的內表面?zhèn)鞑?，遇到開口、接頭等縫隙時傳出設備，再沿著金屬外殼的外表面?zhèn)鞑ブ链蟮?，在金屬外表面產生暫態地電壓。用TEV傳感器可檢測到這些瞬時的電壓脈沖，從而判斷設備內部絕緣狀態。

UHF法測量原理

電力設備發生局部放電時會產生脈沖電流，電流脈沖上升時間及持續時間僅為納秒級，將激發出高頻電磁波，其主要頻段為0.3GHz-3GHz。采用超高頻傳感器測量絕緣縫隙處的電磁波，根據接收信號強度分析局部放電嚴重程度。

非入侵式局部放電檢測儀優勢

非侵入式局部放電活動檢測可使用手持式局部放電檢測儀進行檢測。

TEV地電波法優點可在設備運行狀態下進行，無需停機，提高設備可用率和供電可靠性；能及早發現設備缺陷，避免大規模停機故障；具有一定抗干擾能力，能提供較好試驗數據；可有效進行故障定位。

UHF超高頻法優點可帶電測量和在線連續監測；能有效抑制空氣電暈等產生的低頻電磁干擾，抗干擾能力強；可實現局部放電定位及缺陷類型識別。

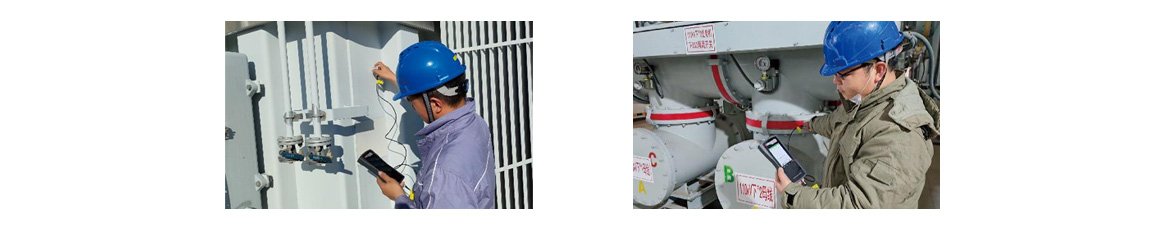

- 使用手持局部放電巡檢儀設備運行中帶電檢測現場 -

手持式局部放電檢測儀應用

采用非侵入式檢測方式，對高壓電氣設備的局部放電缺陷進行檢測及定位。

標配超聲波傳感器(UA)、地電波傳感器(TEV)。可選配：變壓器專用傳感網、GIS專用特高頻傳感器、高壓電纜專用傳感器，也可根據用戶要求定制。
