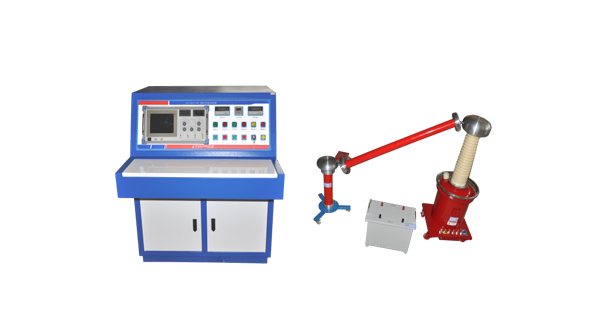

無局放工頻耐壓試驗裝置是一種用于電氣設備絕緣性能測試的專業設備，該裝置通過將較低的工頻交流電壓（一般為50Hz或60Hz）經過變壓器等設備升高到試驗所需的高電壓，施加到被測電氣設備上，模擬設備在實際運行中可能遇到的高壓環境，以檢驗設備的絕緣性能。同時，采用特殊的設計和工藝，將裝置自身產生的局部放電控制在極低水平，避免對被測設備的局部放電測量和絕緣性能評估產生干擾。

工頻無局放耐壓試驗裝置工作原理

無局放試驗裝置主要有基于電磁感應和串聯諧振的原理,工頻無局放試驗裝置工作原理具體如下：

基于電磁感應原理：

基礎電磁感應過程：電源輸入到控制箱，經自耦調壓器調節電壓后輸入到試驗變壓器的初級繞組。根據電磁感應定律，次級（高壓）繞組會按與初級繞組匝數之比獲得同等倍數的電壓幅值，從而產生工頻高壓。

局放量控制與監測：無局放試驗變壓器采用特殊結構和材料，如無局部放電環氧絕緣筒等優質絕緣材料，降低內部電場集中程度，減少局部放電。試驗時，通過監測系統檢測被測試設備的局部放電情況，因自身局放量小，不會對檢測產生干擾。

工頻無局放耐壓試驗裝置基本組成

• 1、高壓電源：一般由工頻變壓器或高壓發生器構成，能輸出穩定的工頻高壓電流。
• 2、測試裝置：包含高壓測試終端、測試夾具等，用于把高壓施加到被測設備。
• 3、測量?jī)x器：有電壓表、絕緣電阻表、泄漏電流表等，用來實時監測高壓值和泄漏電流。
• 4、控制系統：包括操作面板、PLC控制器等，可對設備操作和測試過程進行控制。
• 5、防護裝置：設有過流保護、過壓保護、接地保護等，保障測試安全。

工頻無局放耐壓裝置應用領域:

• 1、電力系統設備檢測：變壓器、電纜、絕緣子等電力設備的絕緣性能測試。
• 2、電機及電器設備測試：電機、發電機、電動機等電器設備的絕緣耐壓檢測。
• 3、各種電器設備測試：如開關、繼電器、控制器等的絕緣耐壓性能測試。
• 3、電子電器產品檢測：電子元器件、電子電路板、電源模塊等的工頻耐壓性能測試。
• 4、絕緣材料研究：用于評估各種絕緣材料的工頻耐壓性能。為絕緣材料的開發和改進提供依據。
• 5、質量管理和生產制造: 用于電氣產品制造過程中的質量檢測和控制。確保產品在生產和使用過程中的絕緣性能滿足要求。

無局放工頻耐壓試驗裝置在電力、電機、電子電器等行業中廣泛應用,起到保證電氣設備和產品安全可靠運行的重要作用。
