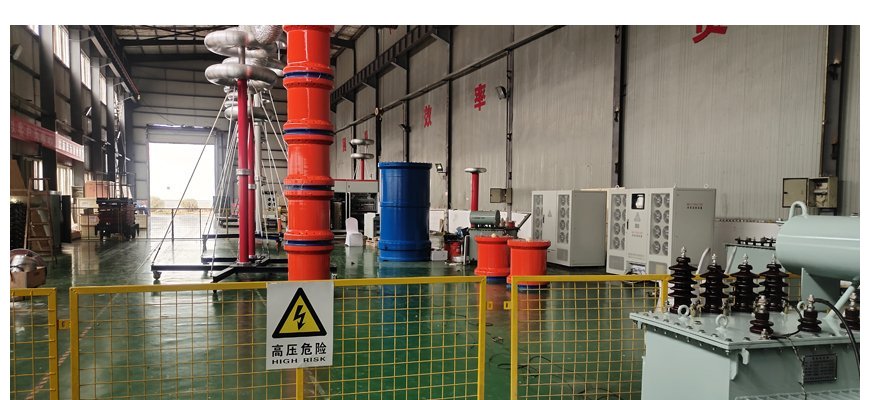

該套設備所有組成部分包括變頻電源、激勵變壓器、高壓電抗器和高精度電容分壓器。具備手動/自動模式、大屏幕顯示、試驗參數設置，并具有自動計時及操作提示功能。具備多項保護功能，如過壓、過流保護、放電保護、失諧保護等。適用于電力預防性試驗，電力現場交接試驗，交流耐壓試驗，高電壓大容量容性試品。具有穩定性強，操作方便，多重保護，可靠性高等優點。銘科電氣公司串聯諧振試驗裝置在電力，鐵路電氣，石油，化工，煤炭，冶金，科研等行業有著廣泛應用。

一、被試品對象及試驗要求

• 1.35kV/300mm²電纜1000m，電容量≤0.19μF，試驗頻率為30-300Hz,試驗電壓52kV。
• 2. 10kV/300mm²電纜4000m，電容量≤1.48μF，試驗頻率為30-300Hz，試驗電壓22kV。
• 3．110kV/63MVA主變的交流耐壓試驗，電容量≤0.015μF，試驗頻率為45-65Hz，試驗電壓不超過160kV。
• 4．110kV GIS交流耐壓試驗，試驗頻率為30-300Hz，試驗電壓200kV。
• 5．110kV開關，避雷器，支柱絕緣子，CT、PT和隔離開關等設備的交流耐壓，試驗頻率為30-300Hz，試驗電壓不超過200kV。

工作環境

• 1.環境溫度：-10℃ –45℃；
• 2.相對濕度：≤90%RH；
• 3.海拔高度: ≤2500米；

二、裝置主要技術參數及功能

• 1.額定容量：220kVA；
• 2.輸入電源：單相380V電壓，頻率為50Hz；
• 3.額定電壓：37kV；220kV
• 4.額定電流：6A；1A；
• 5.工作頻率：30-300Hz；
• 6.波形畸變率：輸出電壓波形畸變率≤1%；
• 7.工作時間：額定負載下允許連續60min；過壓1.1倍1分鐘；
• 8.溫    升：額定負載下連續運行60min后溫升≤65K；
• 9.品質因素：裝置自身Q≥30(f=45Hz)；
• 10.保護功能：對被試品具有過流、過壓及試品閃絡保護(詳見變頻電源部分)；
• 11.測量精度：系統有效值1.5級；

三、設備遵循標準

• GB10229-88                    《電抗器》
• GB1094　　　　　　　　《電力變壓器》
• GB50150-2006　　　　　《電氣裝置安裝工程電氣設備交接試驗標準》
• DL/T 596-1996                 《電力設備預防性試驗規程》
• GB1094.1-GB1094.6-96   《外殼防護等級》
• GB2900　　　　　　　　《電工名詞術語》
• GB/T16927.1~2-1997　　《高電壓試驗技術》

四、試驗時設備使用關系列表

五、系統功能配置

• 1)內部由嵌入式觸摸屏控制,操作功能得到優化,操作簡單
• 2)自動掃頻,尋找諧振點.頻率范圍20-300Hz,可手動設置掃頻范圍,掃頻最大耗時3分鐘(全頻掃). 頻率分辨率0.1Hz
• 3)自動試驗,用戶可設置試驗程序,系統自動按設置的程序完成試驗過程
• 4) 自動試驗時自動跟蹤系統的諧振狀態,在整個過程中保證系統工作在最優出力狀態，調頻時繪制頻率電壓曲線。
• 5) 耐壓時自動跟蹤電壓,電壓正常波動時自動調整電壓到目標電壓,由用戶根據試驗情況進行操作
• 6) 全壓輸出保護：在調壓過程中，嚴格保證變頻電源不會全電壓輸出
• 7) 軟件經過嚴格模擬運行檢驗，運行安全、穩定、可靠
• 8) 自動保存試驗數據,數據查詢功能,根據查詢條件查詢以往的試驗數據；
• 9)液晶顯示屏可顯示電源電壓和電流；高壓輸出的頻率、電壓、電流
• 10)保護功能：具有斷電、過流、過壓及閃絡保護功能；
• 11)變頻電源內部結構及其各元器件在經過正常的公路、鐵路運輸后，相互位置不變，不損壞，緊固件不松動
• 12)外觀及操作界面充分采用人性化設計，美觀大方，操作簡便
