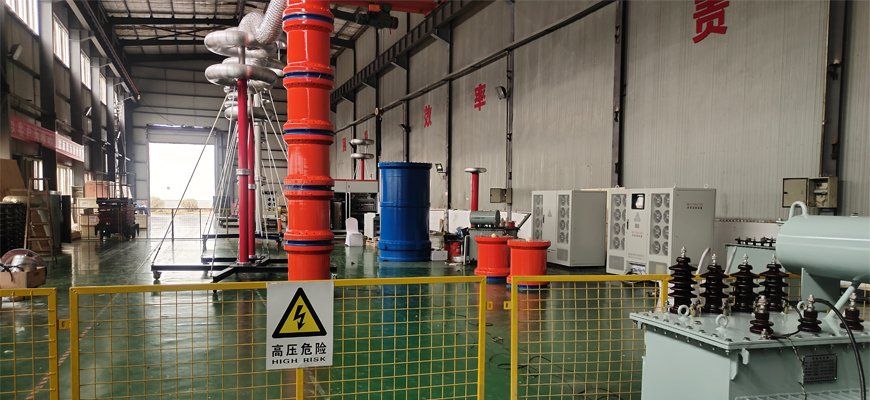

2160kVA/270kV串聯諧振裝置

該裝置主要針對35kV、110kV電力電纜及電力系統的交流耐壓試驗設計制造。電抗器采用多只分開設計，可滿足高電壓、小電流的設備試驗條件要求。是地、市、縣級高壓試驗部門及電力安裝、修試工程單位理想的耐壓設備。該裝置主要由變頻控制電源、激勵變壓器、高壓電抗器、電容分壓器、諧振電容器組成。

此設備是由我公司多年生產經驗與市場客戶反饋升級的第四代交流耐壓諧振試驗裝置，區別于以前設備黑白屏觸摸模擬數字處理控制靈敏度低，輸入電源只能單項選擇。第四代交流耐壓諧振試驗裝置人機界面采用7寸觸摸大屏真彩圖形格式，試驗諧振頻率曲線、升壓曲線、計時曲線真實有效反饋與界面，保護功能更靈敏?！?/p>

2160kVA/270kV串聯諧振裝置應用

電力變壓器、電力電纜、GIS、開關等電力電氣設備的絕緣耐壓試驗。

裝置被試品參考對象

• 1、110kV,3km,630mm²電力電纜的交流耐壓試驗,試驗頻率30～300Hz,電容量容量≤0.502uF, 電壓不超過128kV。
• 2、35kV,15km,500mm²電力電纜的交流耐壓試驗,試驗頻率30～300Hz,電容量容量≤2.91uF,電壓不超過52kV。
• 3、35kV/110kV,電力互感器,絕緣子,穿墻母排,GIS多組合高壓開關,等交流耐壓試驗試驗頻率為45-65Hz,電壓95kV/264kV。

設備遵循標準

• GB50150－2006        《電氣裝置安裝工程電氣設備交接試驗標準》
• DL/T474.4-2006        《現場絕緣試驗實施導則－交流耐壓試驗》
• DL/T596-1996           《電力設備預防性試驗規程》
• GB/T16927.1-2-1997 《高電壓試驗技術》
• DL/T1015                  《現場直流和交流耐壓試驗電壓測量系統的使用導則》
• GB/T311.1-1997        《高壓輸變電設備的絕緣與配合》
• GB10229-1988          《電抗器》
• GB1094.3-2003         《電力變壓器》
• GB191-2000              《包裝儲運圖示標志》
• JB/T9641-1999          《試驗變壓器》
• IEC 358(1990)           《耦合電容器和電容分壓器》
• GB4793-1984            《電子測量儀器安全要求》
• GB/T3859.2-1993      《半導體變流器  應用導則》
• GB/T2423.8-1995      《電工電子產品基本環境試驗規程》
• DL/T849.6-2004         《電力設備專用測試儀器通用技術條件 第6部分：高壓諧振試驗裝置》

裝置系統的整體參數

• a、 額定容量：2160kVA；
• b、 輸入電源：單相220V/380V電壓，頻率為50Hz；
• c、 額定電壓：67.5kV；135kV；270kV
• d、 額定電流：32A；16A；8A
• e、 工作頻率：30～300Hz；
• f、 波形畸變率：輸出電壓波形畸變率≤1%；
• g、 工作時間：額定負載下允許連續60min；
• h、 溫    升：額定負載下連續運行60min后溫升≤65K；
• i、 品質因素：裝置自身Q≥30(f=45Hz)；
• j、 保護功能：對被試品具有過流、過壓及試品閃絡保護
• k、 測量精度：系統有效值1.0級；

功能簡介

• 一、內部由嵌入式觸摸屏控制,操作功能得到優化,操作簡單。
• 二、自動掃頻,尋找諧振點.頻率范圍20-300Hz,可手動設置掃頻范圍,掃頻最大耗時3分鐘(全頻掃). 頻率分辨率0.1Hz。
• 三、自動試驗,用戶可設置試驗程序,系統自動按設置的程序完成試驗過程。
• 四、自動試驗?zāi)Ｊ较?自動跟蹤系統的諧振狀態,當諧振狀態發生變化,超過設置的區域時,系統自動跟蹤諧振點。
• 五、耐壓時自動跟蹤電壓,電壓正常波動時自動調整電壓到目標電壓,由用戶根據試驗情況進行操作。
• 六、全壓輸出保護：在調壓過程中，嚴格保證變頻電源不會全電壓輸出。
• 七、軟件經過嚴格模擬運行檢驗，運行安全、穩定、可靠。
• 八、自動保存試驗數據,數據查詢功能,根據查詢條件查詢以往的試驗數據。
• 九、液晶顯示屏可顯示電源電壓和電流；高壓輸出的頻率、電壓、電流。
• 十、保護功能：具有斷電、過流、過壓及閃絡保護功能。
• 十一、外觀及操作界面充分采用人性化設計，美觀大方，操作簡便。
