產品簡介—— Product Description

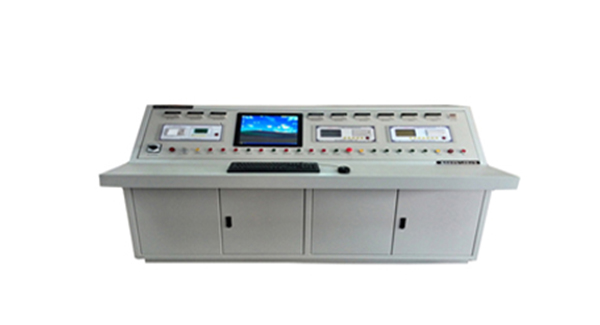

隨著輸變電工程的增多和電力電網的不斷增大，全國城網、農網的相繼改造，電力變壓器的在線數量和容量不斷增加。為更好的服務于電力 輸變電企業，我公司特為中小型變電企業量身打造了自動化程度高、操作簡單快捷、測試精準、低故障率高集成化為一體的TKBTZ-Ⅲ-1600kVA 變壓器綜合試驗系統，該系統適用于電壓10kV容量1600kVA及以下配電變壓器空載試驗、負載試驗、變比測量、直流電阻測量、工頻耐壓試驗、 感應耐壓試驗于一體統一集成化、數字化、減少機械故障和讀數誤差的同時，提高了整體測試系統的準確度和適用性。使出廠試驗更輕松、更快 捷。

該10KV變壓器綜合控制臺系統有兩種操作模式（兩種操作方式互鎖，只能在一種操作方式下工作），保留原來變壓器綜合試驗臺按鈕操作模式，增加微機操作方式， 該操作方式只需在計算機顯示器上點擊鼠標即可完成試驗。所有的操作執行有系統內PLC啟動其命令執行單元，完成試驗。另外系統還配置 視頻監控系統，監視其試驗區域，做到更安全、更可靠。該系統集試驗一次接線、試驗控制、監視、測量、保護、顯示、數據采集、分析處理、 測量控制，存貯，打印、保護于一體，試驗全過程全部自動完成，具有高效率、高精度的突出優點。

產品用途—— Product Description

電壓10kV容量2500kVA及以下容量變壓器出廠試驗

技術參數—— Parameters

以下為變壓器綜合試驗系統參數，如需幫助，請致電客服。我們承諾，產品出廠嚴格質檢，確保質量與性能。產品咨詢與定制，歡迎致電：027-81920667

注:根據型號參數的不同相關設備的功能參數會有一些差別，詳細指標歡迎咨詢銘科電氣服務人員，我們將及時為您解答選型。

變壓器綜合測試臺 - 功能特點

• 1.10KV變壓器綜合控制臺系統一鍵式啟動試驗并自動完成試驗 一次接線可自動完成空載、負載、變比、直流電阻、工頻、感應試驗，不需人工接線
• 2. 10KV變壓器綜合控制臺兩種操作模式：自動模式、按鈕模式，且兩種操作模式自動互鎖；
• 3. 10KV變壓器綜合控制臺自動化程度高，具有一鍵啟動可自動完成空載試驗、負載試驗、變比測量、直流電阻測量、工頻試驗、感應試驗；
• 4. 10KV變壓器綜合控制臺設計靈活：可根據用戶要求設計用戶所需試驗功能、操作模式、數據管理、試驗報表樣式等；
• 5. 10KV變壓器綜合控制臺集成度高、功能齊全，滿足高壓35kV及以下電壓；容量31500kVA及以下變壓器出廠試驗；
• 6. 試驗區域監視功能，可在操作室全方位了解試驗區域被試品擺放和試驗人員工作狀況，保證設備和人員安全；
• 7. 10KV變壓器綜合控制臺完善的過壓過流保護功能；
• 8. 調壓器零點檢測，只有調壓器在零點才能啟動設備功能，保重人員和設備安全；
• 9. 10KV變壓器綜合控制臺設備故障自動檢測功能，自動檢測外圍設備狀態如：調壓器是否零點等；
• 10.試驗項目：空載損耗測量、空載電流百分比（自動換算到額定電壓下數值）、負載損耗測量、阻抗電壓百分比（自動換算到額定電流參考溫度下數值）、繞組直流電阻快速測量、變比組別自動測量（電壓比測量，連接組標號試驗）、外施耐壓試驗（工頻耐壓試驗）、感應耐壓試驗（倍頻倍壓試驗）、絕緣電阻測量、雷電沖擊試驗、絕緣油試驗（擊穿電壓、閃點、酸值、體積電阻率、水分等）、局部放電試驗、溫升試驗
